Anhang 4 zu TRGS 507
Beispiele zur Anordnung der technischen Lüftung

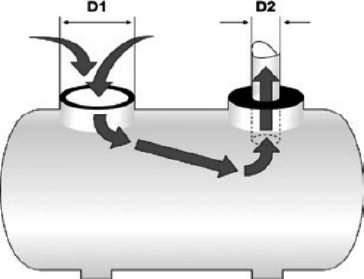

Beispiel 1: D1 > D2   Weniger wirksame Lüftungsführung:

Bei Behältern mit mehreren Öffnungen sollte der Durchmesser der Zuluftöffnung dem der Absaugöffnung entsprechen. Ist die Zuluftöffnung größer, entsteht ein nahezu laminarer Luftstrom mit relativ geringer Strömungsgeschwindigkeit, der nur einen Teil der belasteten Luft erfasst.

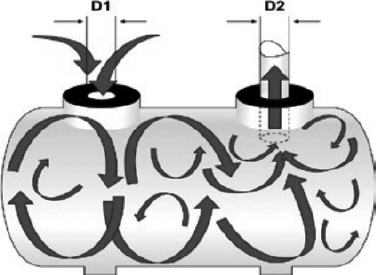

Beispiel 2: D1 = D2   Zu bevorzugende Lüftungsführung:

Sind Ein- und Austrittsquerschnitt gleich, führt das zu einer Erhöhung der Lufteintrittsgeschwindigkeit verbunden mit einer turbulenten Strömung, die auch die Randbereiche des Behälters erfasst.



Hinweis:

Einrichtungen zur Querschnittsverringerung müssen leicht und ohne Hilfsmittel von Öffnungen entfernt werden können.
