Die Anwendung des Risikographen Klima ist nur dann möglich, wenn gleichzeitig folgende Bedingungen nach Anhang 1 eingehalten sind:

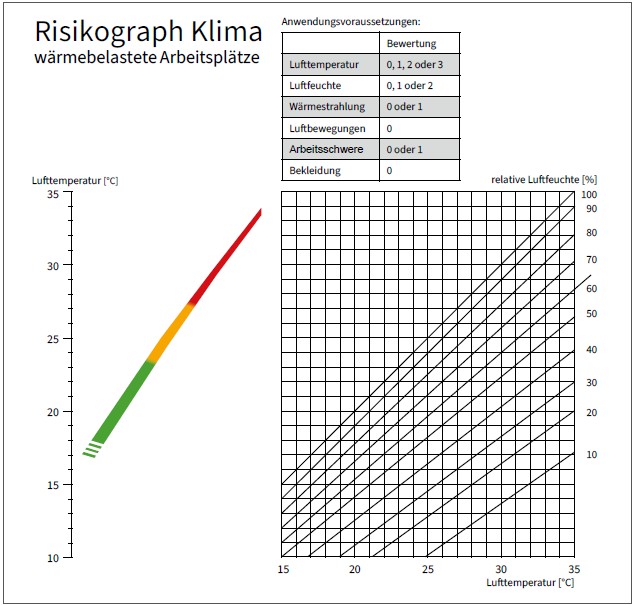

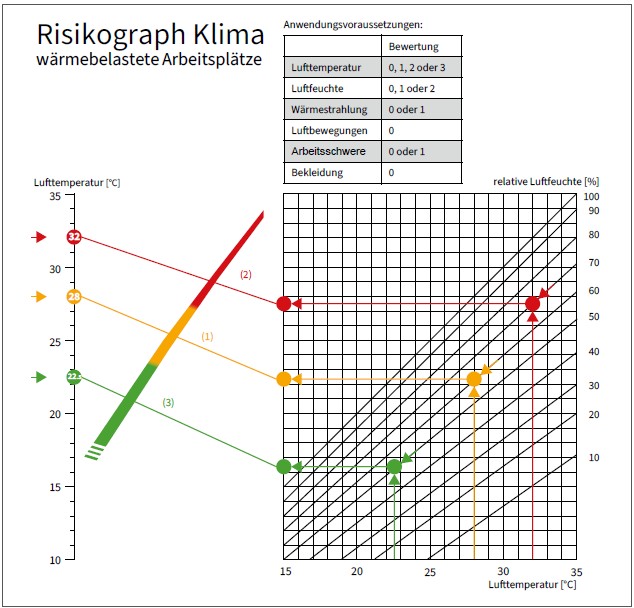

Die gemessene Lufttemperatur und relative Luftfeuchte werden in den "Risikograph Klima" eingetragen.

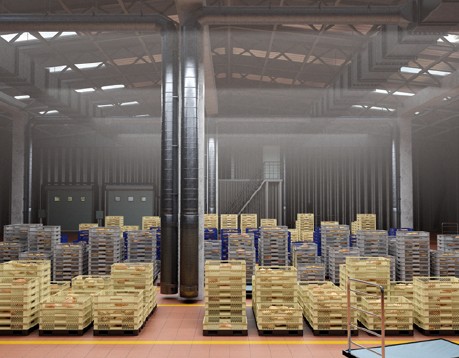

Abb. 2 Darstellung eines Backwarenverteilzentrums.
Gestapelte heiß-warme Backwaren geben Wärme und Feuchte an die Raumluft ab

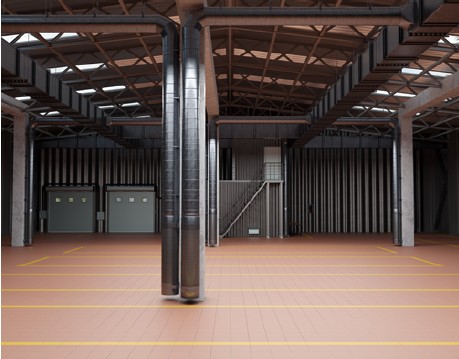

Abb. 3 Darstellung der Hallenbe- und Hallenentlüftungsanlage.
Zur Umsetzung von Schichtenströmung wird die Zuluft über bodennah positionierte zylinderförmige Quellluftdurchlässe in die Halle eingebracht.
Beispiel
In einem Backwarenverteilzentrum werden heiß-warme Backwaren zur Verteilung und Kommissionierung zwischengelagert. Während der Zwischenlagerung kühlen die Backwaren ab und geben an den Raum Wärme und Feuchtigkeit ab.
In der ungenügend be- und entlüfteten Halle kam es zu einer Temperatur- und Feuchteerhöhung der Raumluft. Die Beschäftigten klagten über die erhöhte klimatische Belastung.
Messungen ergaben insbesondere im Sommer Mittelwerte über die Hallenfläche von Lufttemperatur: 28 °C und relativer Luftfeuchte: 60 % (siehe Linie 1 im Risikograph Klima). Bei Anwendung des Fragebogens zur Bewertung des Raumklimas (Anhang 1) ergibt sich bei der Lufttemperatur eine Bewertung von 1 und bei der Luftfeuchte eine Bewertung von Null. Da die anderen Bedingungen den Anwendungsvoraussetzungen des Risikographen Klima entsprechen, können diesem genauere Informationen über die Raumklimasituation entnommen werden.
Im Risikograph Klima ergibt sich bei den vorstehend genannten Werten ein Schnittpunkt im gelben Bereich. Eine klimatische Belastung ist daher gegeben. An einzelnen Tagen im Sommer, bei hohen Außentemperaturen und großen Warenumsätzen, konnten Mittelwerte in der Halle von bis zu 32 °C Lufttemperatur und 70 % relative Luftfeuchte (Linie 2) gemessen werden.
Im Risikograph Klima ergibt sich bei diesen Werten ein im roten Bereich liegender Schnittpunkt, d. h., dass an diesen einzelnen Tagen mit Gefahr durch Hitzebelastungen zu rechnen ist. Wegen der generell gegebenen klimatischen Belastung (gelb) und der zusätzlichen Hitzegefahr an einigen Tagen im Sommer (rot) wurde eine neue Hallenbe- und Hallenentlüftungsanlage installiert. Dabei wurde über bodennah positionierte Quellluftdurchlässe das Prinzip der Schichtenströmung umgesetzt.
Messungen nach Umsetzung der technischen Schutzmaßnahme im Sommer ergaben Mittelwerte über die Hallenfläche von 22,5 °C Lufttemperatur und 50 % relative Luftfeuchte (Linie 3). Im Risikograph Klima ergibt sich bei diesen Werten ein im grünen Bereich liegender Schnittpunkt. Es ergibt sich somit ein Bereich behaglicher Lufttemperatur und Luftfeuchte.
Durch die Installation der Be- und Entlüftungsanlage und der Umsetzung von Schichtenströmung ist es gelungen, die vormals gegebene klimatische Belastung durch erhöhte Lufttemperaturen und Luftfeuchten vollständig abzubauen.
